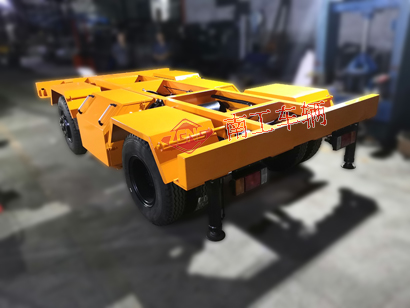

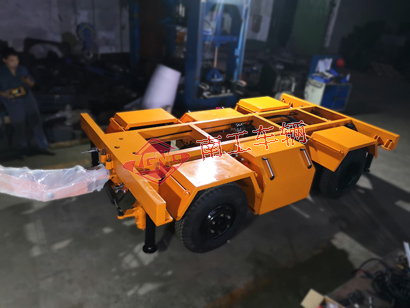

品牌：南工，型號：NGDFT55-40/24-6H,載重：5.5噸，板面尺寸：4*2.4米，凈重：3000KG,顏色：黃色；

5.5噸電動手動兩用牽引拖車底盤詳細參數：

一.承載能力：底盤額定承載能力為5500KG，長期承載時底盤不應有不正常變形；

二.技術要求：底盤需按照雙方確認的圖紙加工生產，符合以下要求：

1.外形尺寸（長*寬*高）：≤4000MM（不含牽引桿）*2400MM*1150MM(底盤上平面到地面，滿載)；

2.承重量：5.5T，自重≤4T；

3.自行速度：1KM/H-5KM/H（滿載狀態，可調）；

4.連續行駛里程≮10KM;

5.牽引速度≮50KM/H;

6.環境適應性要求：

環境溫度：-40℃~+50℃；相對濕度：95%（30℃）；

海拔高度：≤4500M；淋雨：≤1.7mm/min

7.zui小轉彎直徑：≤10M;

8.輪距：2250MM（輪胎外側邊距離）；

9.輪胎：6條825R16充氣胎，單胎承載1705kg;

10.zui小離地間隙不小于160mm;

11.自行走爬坡度≥15%；拖行時坡度≥30%；

12.前輪轉向角不小于26度；

13.牽引桿長度（桿收放轉軸中心至牽引環中心）≯1200MM；

三.其他要求

1.電動機構(含電瓶)安裝后上平面不超出副車架的高度，下平面滿足離地間隙要求，配裝減震功能一般坡度能正常通過；

2.牽引時應轉向靈活，震抖動小，牽引環材質需滿足一般路況牽引要求，正常使用情況下壽命 不小于10年；

3.底盤能外力牽引，能遙控自行駛和轉向，自行駛時，起步，轉彎應平穩，電動驅動可靠，前進，后退控制自如；

4.拖車動力源采用蓄電池供電，電機驅動，電機與后橋采用電磁離合傳動；

5.自行走時電磁離合閉合，拖行時電磁離合轉換至分離狀態；

6.底盤需帶氣剎制動及電子駐車制動兩種機構，制動機構牢固，操作方便；

7.底盤氣剎用于拖行狀態下的行車制動及駐車制動，電剎采用斷電剎原理用于自行走時制動；

8.燈光系統應由轉向信號燈、制動燈、位置燈、倒車燈、警示燈等組成，轉向和倒車時應有聲光報警；

9.整拖車操作牽引桿與助動控制系統應進行優化美觀設計，加工表處理應美觀合理，外表噴油漆；

10.車架四角設有注液壓支撐裝置，方便長期滿載停放或車載裝備工作時支撐車體，以便減胎負荷使工作平穩；

采用按鍵方式控制升降，操作簡單實用。

5.5噸電動手動兩用牽引拖車底盤，是蓄電池與無動力牽引拖車的結合體，既有電池驅動功能，又可以叉車牽引車牽引行駛，達到頻繁不停工作的要求。

應用場合:用于廠區、礦區、環衛、社區保潔等短途運輸周轉。
